无牙颌上颌拔牙一个月后，患者希望种植修复。

经过CBCT的初步检查，认定患者可以使用手术导板，

患者听说无牙颌可以微创，可以即刻负重，

强烈要求实施导板手术。

通过1个月的时间，调改义齿，制作放射导板，设计手术方案，等到NobelBiocare寄回手术导板。

图一，患者上颌骨的CBCT数据重建，可以看到拔牙窝未完全愈合

图二，将放射导板影像与上颌骨影像重叠

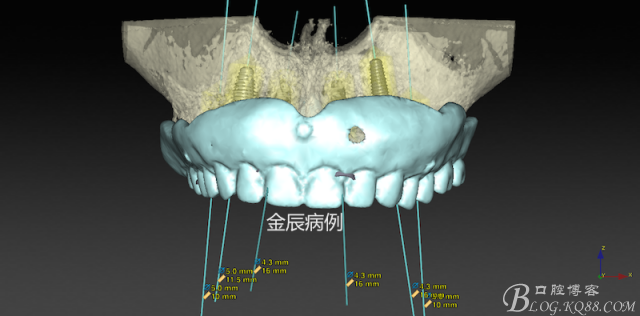

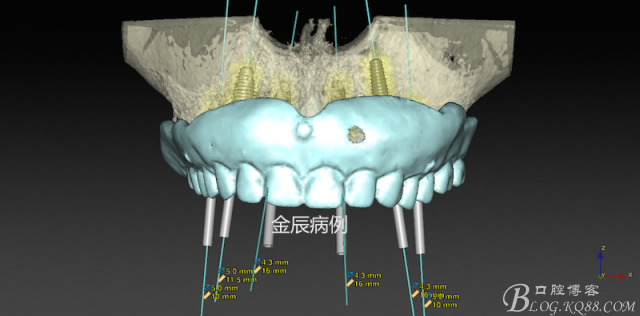

图三，设计种植体位置，两个12之间的种植方向会再切端开口，

图四，通过17°的角度复合基台，将螺丝开孔转到腭侧

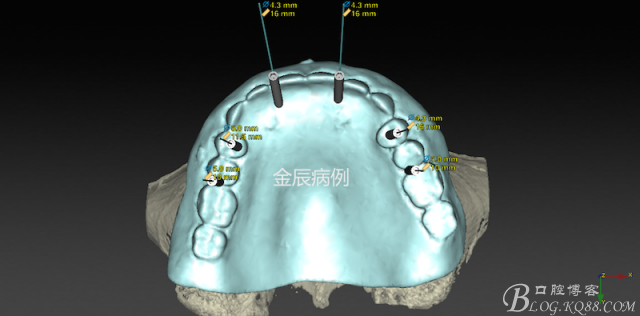

图五，设计后的颌面观

图六，继续设计导板的固位钉，在唇侧设计三个。

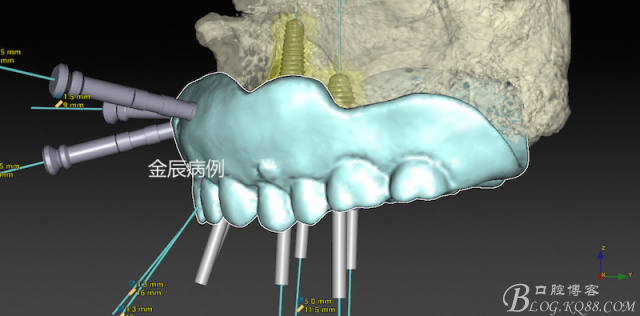

图七，角度调整后的前牙与后牙的角度也随着减少，左侧观

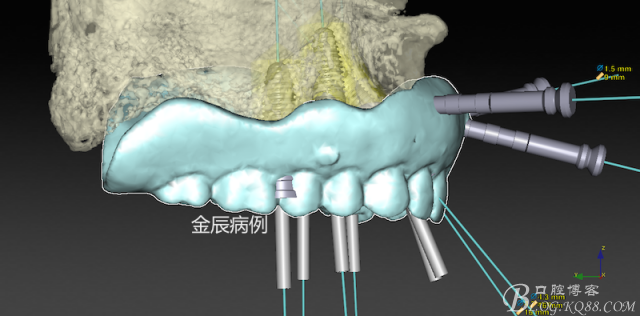

图八，右侧观

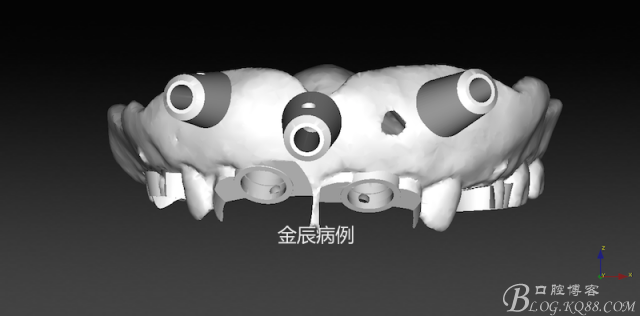

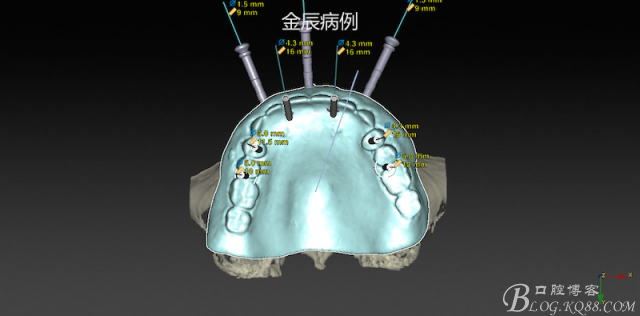

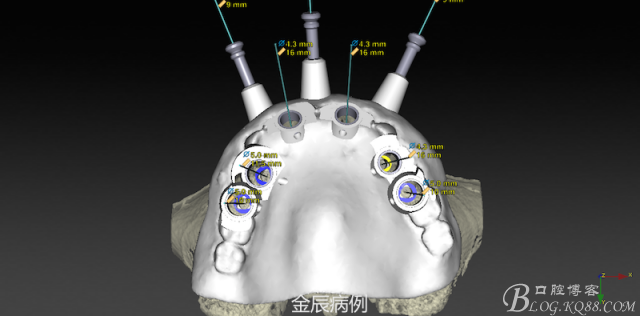

图九，导板颌面观

图十，导板唇面冠

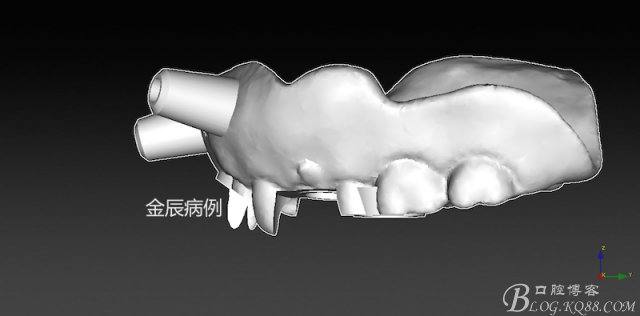

图十一，导板侧面观

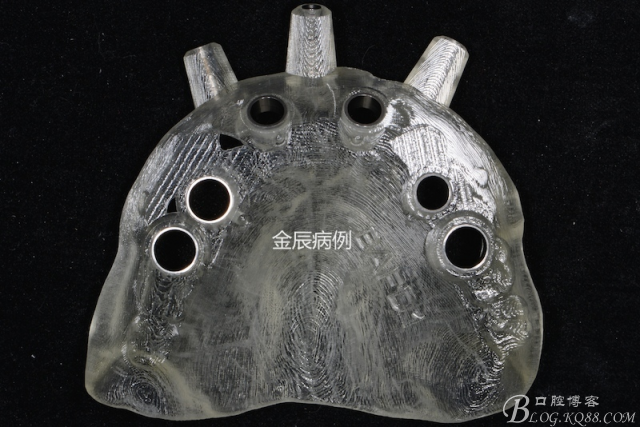

图十二，生产后的导板

图十三，术前唇面观

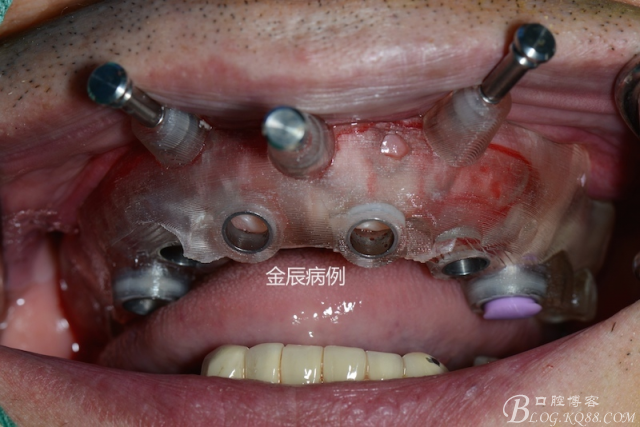

图十四，导板固定后

、

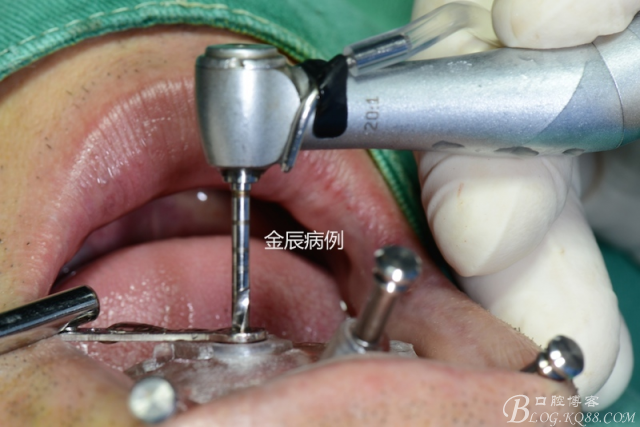

图十五，开始钻孔 :-)

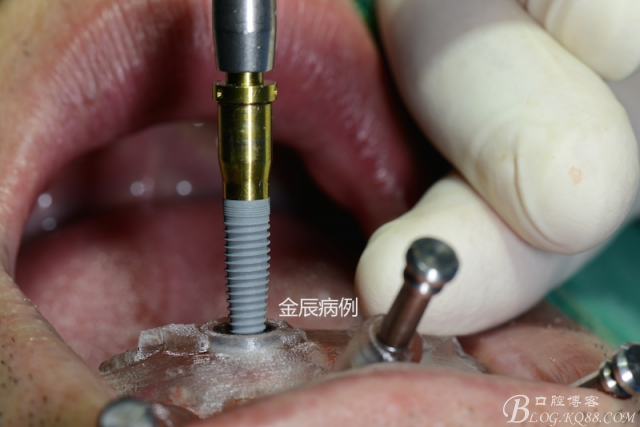

图十六，使用导板手术专用Replace 携带器，旋入种植体

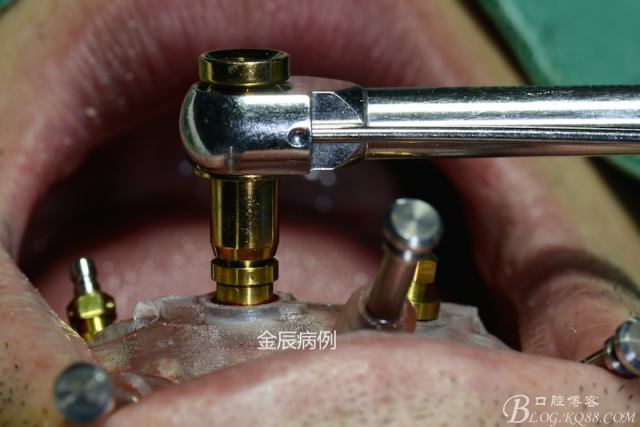

图十七，使用扳手调整最终位置

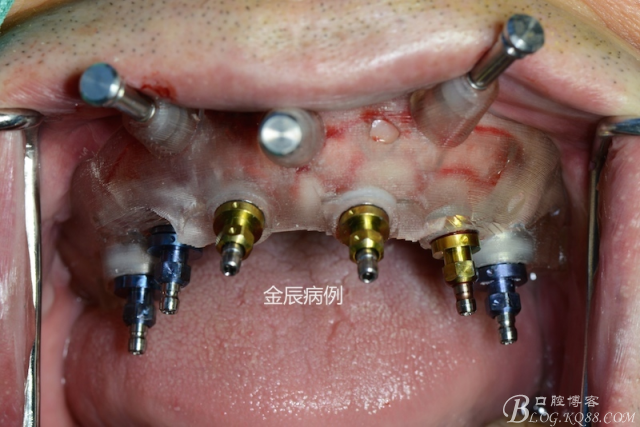

图十八，上颌植入6颗种植体

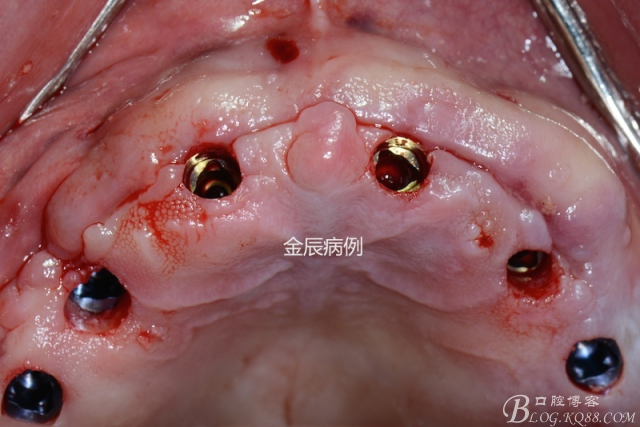

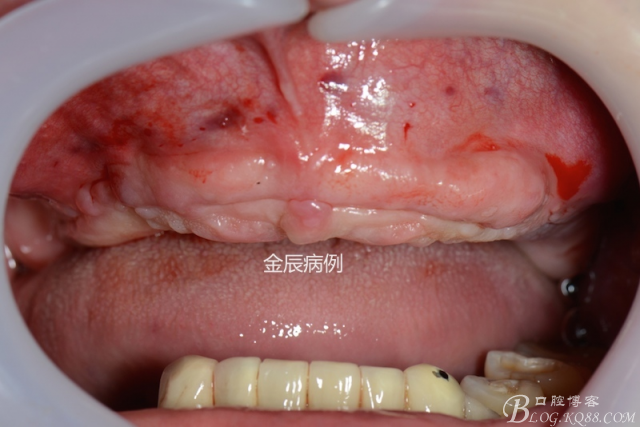

图十九，取下手术导板

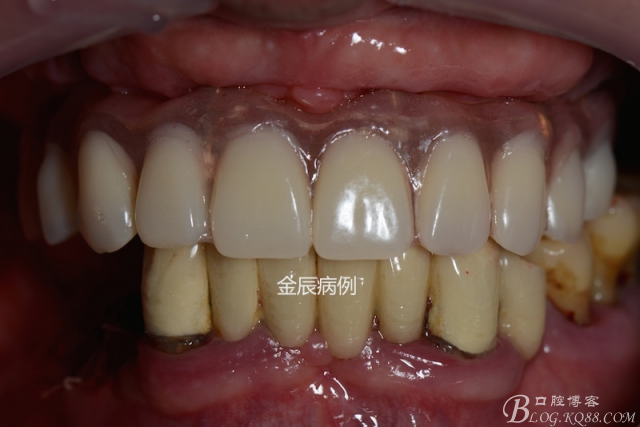

图二十，佩戴临时牙

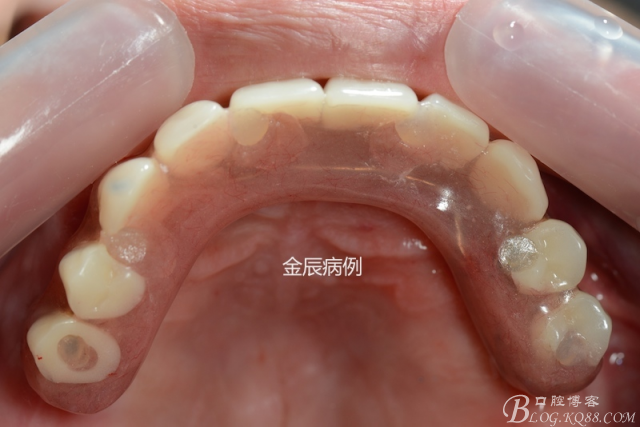

图二十一，临时牙的颌面观

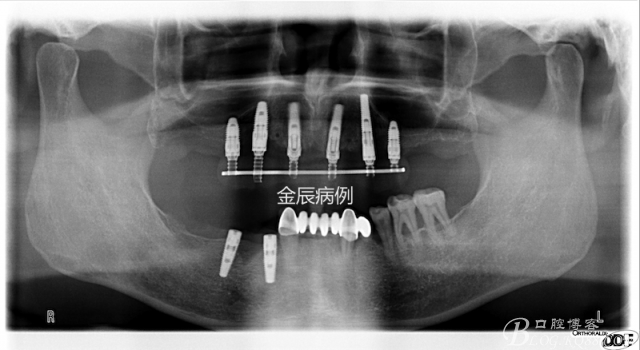

图二十二，全景片确认。
